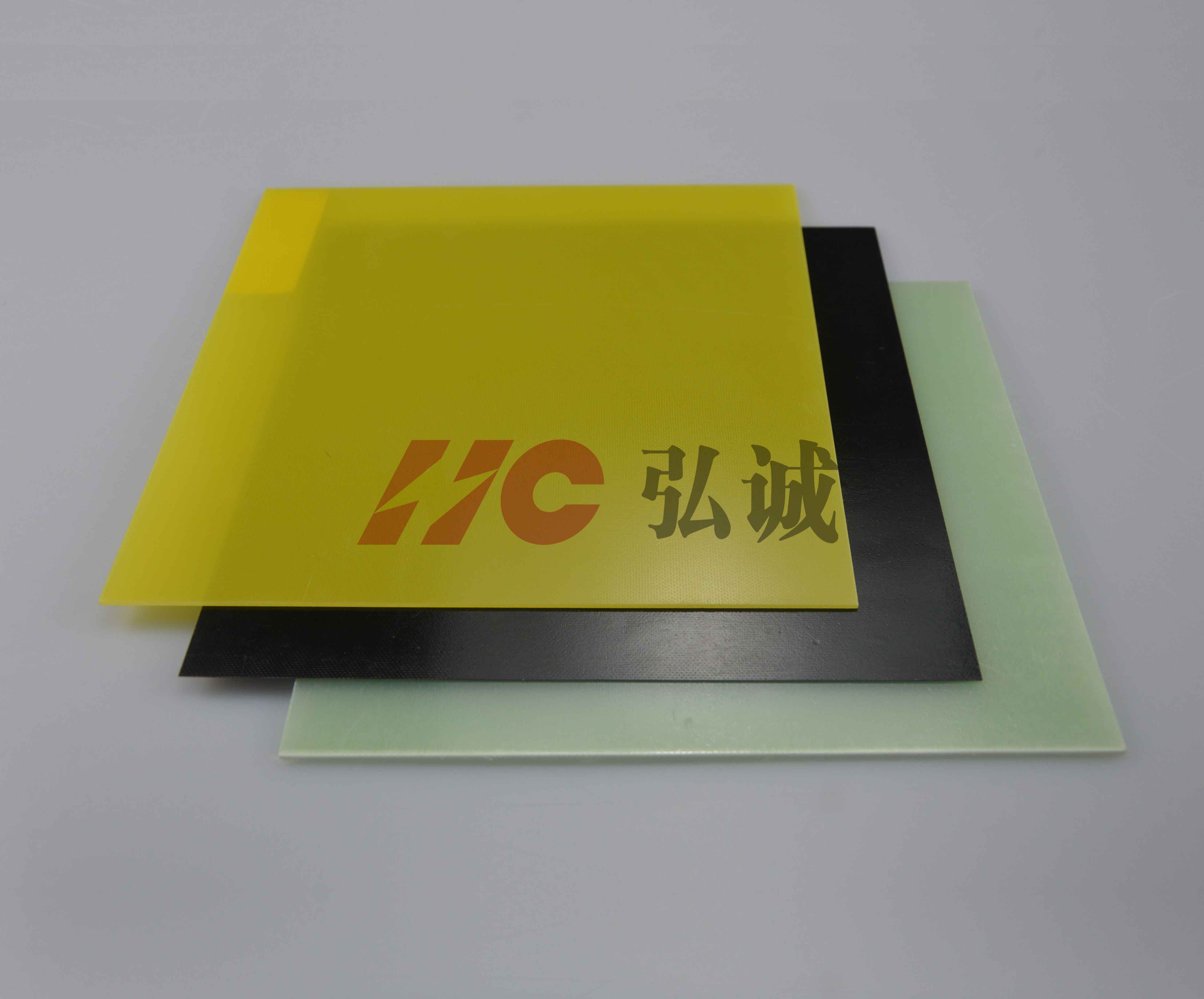

FR-4水绿色/黄色/黑色光板

弘诚编号：

HC-FR4

IEC标准：

EPGC202

NEMA标准：

FR-4

德国标准：

Hgw2372.1

产品颜色：

水绿色/黄色/黑色

产品厚度：

0.1mm-120mm

产品规格：

1020*1220丨1220*2040

产品报告下载

产品描述

技术参数

FR-4水绿色/黄色/黑色光板HC-FR4 ，是由进口无碱玻璃纤维布浸以进口环氧酯树脂，并添加进口阻燃剂、胶粘剂等，经热压而成的硬质板状绝缘材料。

FR-4黑色防静电层压板是特别添加了防静电材料，使其表面的电阻率＜109，以达到吸收静电电荷的功能的绝缘材料。

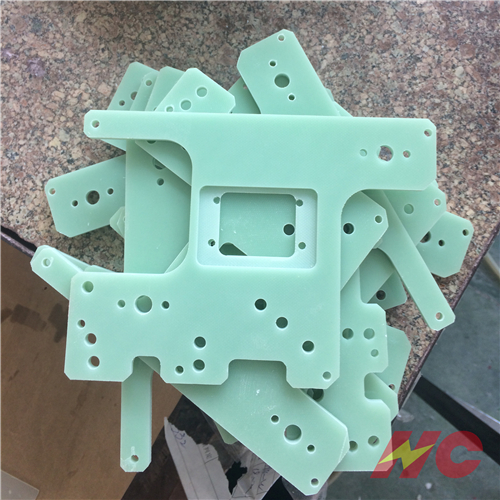

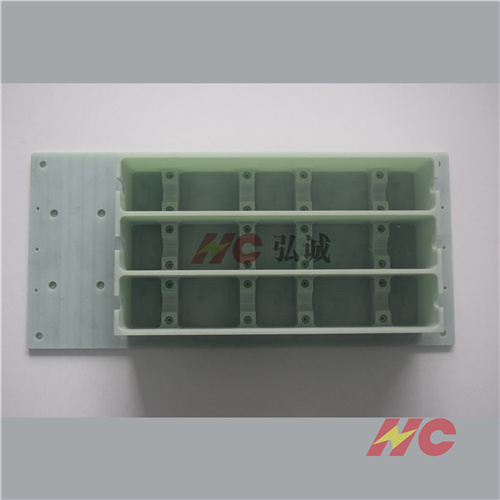

零件实物图：

产品具有以下特性：

品种丰富、公差精度高
优良的阻燃性（UL 94 V-0级）
优良的耐电压性能（电气强度≥16Kv/mm)
优良的吸水性能（吸水率≤0.2%）
优良的耐热性（耐热等级达到155℃以上）
优良的抗热冲击性能（工作温度-273℃至+155℃）
优良的机械加工性能、自动化加工程度高
RoHS、Reach认证产品

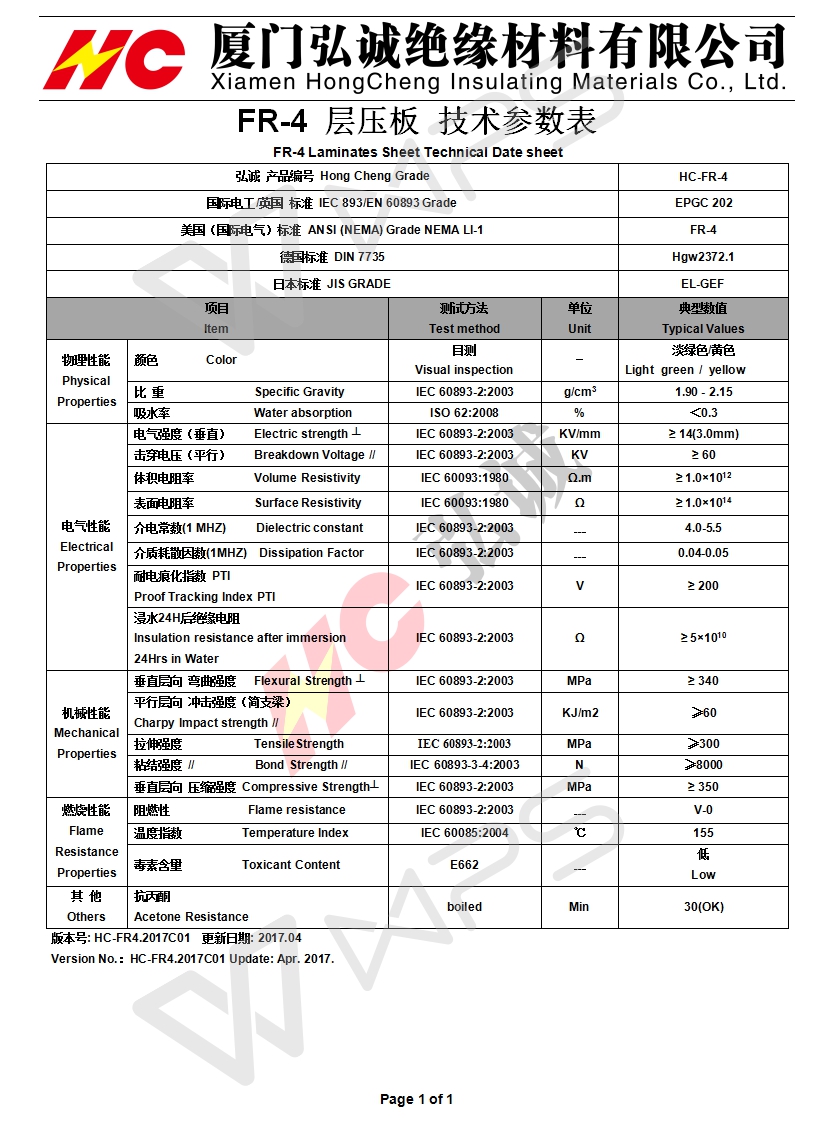

性能参数：

弘诚产品编号 Hong Cheng Grade				HC-FR-4
国际电工/英国标准 IEC 893/EN 60893 Grade				EPGC 202
美国（国际电气）标准 ANSI (NEMA) Grade NEMA LI-1				FR-4
德国标准 DIN 7735				Hgw2372.1
日本标准 JIS GRADE				EL-GEF
项目 Item		测试方法 Test method	单位 Unit	典型数值 Typical Values
物理性能 Physical Properties	颜色 Color	目测 Visual inspection	－	淡绿色/黄色 Light green / yellow
	比重 Specific Gravity	IEC 60893-2:2003	g/cm³	1.90 - 2.15
	吸水率 Water absorption	ISO 62:2008	%	＜0.3
电气性能 Electrical Properties	电气强度（垂直） Electric strength ┴	IEC 60893-2:2003	KV/mm	≥ 14(3.0mm)
	击穿电压（平行） Breakdown Voltage //	IEC 60893-2:2003	KV	≥ 60
	体积电阻率 Volume Resistivity	IEC 60093:1980	Ω.m	≥ 1.0×10¹²
	表面电阻率 Surface Resistivity	IEC 60093:1980	Ω	≥ 1.0×10¹⁴
	介电常数(1 MHZ) Dielectric constant	IEC 60893-2:2003	﹍	4.0-5.5
	介质耗散因数(1MHZ) Dissipation Factor	IEC 60893-2:2003	﹍	0.04-0.05
	耐电痕化指数 PTI Proof Tracking Index PTI	IEC 60893-2:2003	V	≥ 200
	浸水24H后绝缘电阻 Insulation resistance after immersion 24Hrs in Water	IEC 60893-2:2003	Ω	≥ 5×10¹⁰
机械性能 Mechanical Properties	垂直层向弯曲强度 Flexural Strength ┴	IEC 60893-2:2003	MPa	≥ 340
	平行层向冲击强度（简支梁） Charpy Impact strength //	IEC 60893-2:2003	KJ/m2	≥60
	拉伸强度 TensileStrength	IEC 60893-2:2003	MPa	≥300
	粘结强度 // Bond Strength //	IEC 60893-3-4:2003	N	≥8000
	垂直层向压缩强度 Compressive Strength┴	IEC 60893-2:2003	MPa	≥ 350
燃烧性能 Flame Resistance Properties	阻燃性 Flame resistance	IEC 60893-2:2003	﹍	V-0
	温度指数 Temperature Index	IEC 60085:2004	℃	155
	毒素含量 Toxicant Content	E662	﹍	低 Low
其他 Others	抗丙酮 Acetone Resistance	boiled	Min	30(OK)

产品应用：

HC-FR4层压板广泛应用于各种开关柜的安全隔板、灭弧罩、灭弧筒、灭弧片，隔弧板，接线板，相间绝缘、底端隔板、跳脱板、触头支持件；开关和变压器的结构支撑件，母线夹板等。电机电枢部件、活动盖板、槽楔、定垫子、薄垫片、碳刷座等。近年来在消费电子、平板显示、及光电产业中有着更加广泛的应用。

HC-FR4黑色防静电层压板广泛应用于消费电子、平板显示、及光电产业中的治具板、生产平台等等。
