品种丰富、公差精度高,耐高温,不变形,低热传导等特性
优良的耐热性(耐热等级达到155℃以上)
优良的机械加工性能、自动化加工程度高
DIN5510德标防火认证轨道交通专用,EN45545 欧盟防火标准认证轨道交通专用,RoHS、Reach认证产品
优良的阻燃性(UL 94 V-0级),耐电压性能(电气强度≥16Kv/mm),抗吸水性能(吸水率≤0.2%)

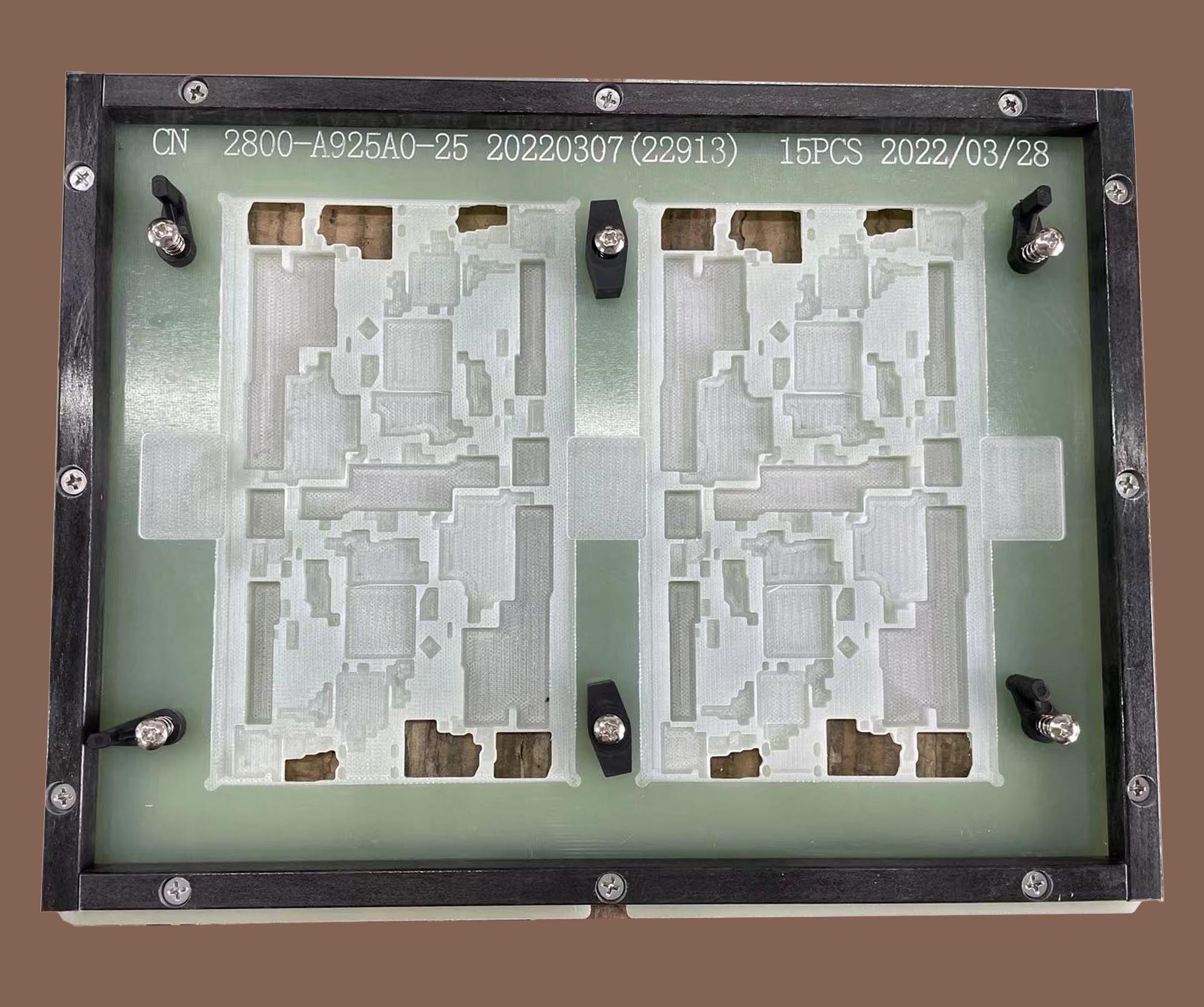

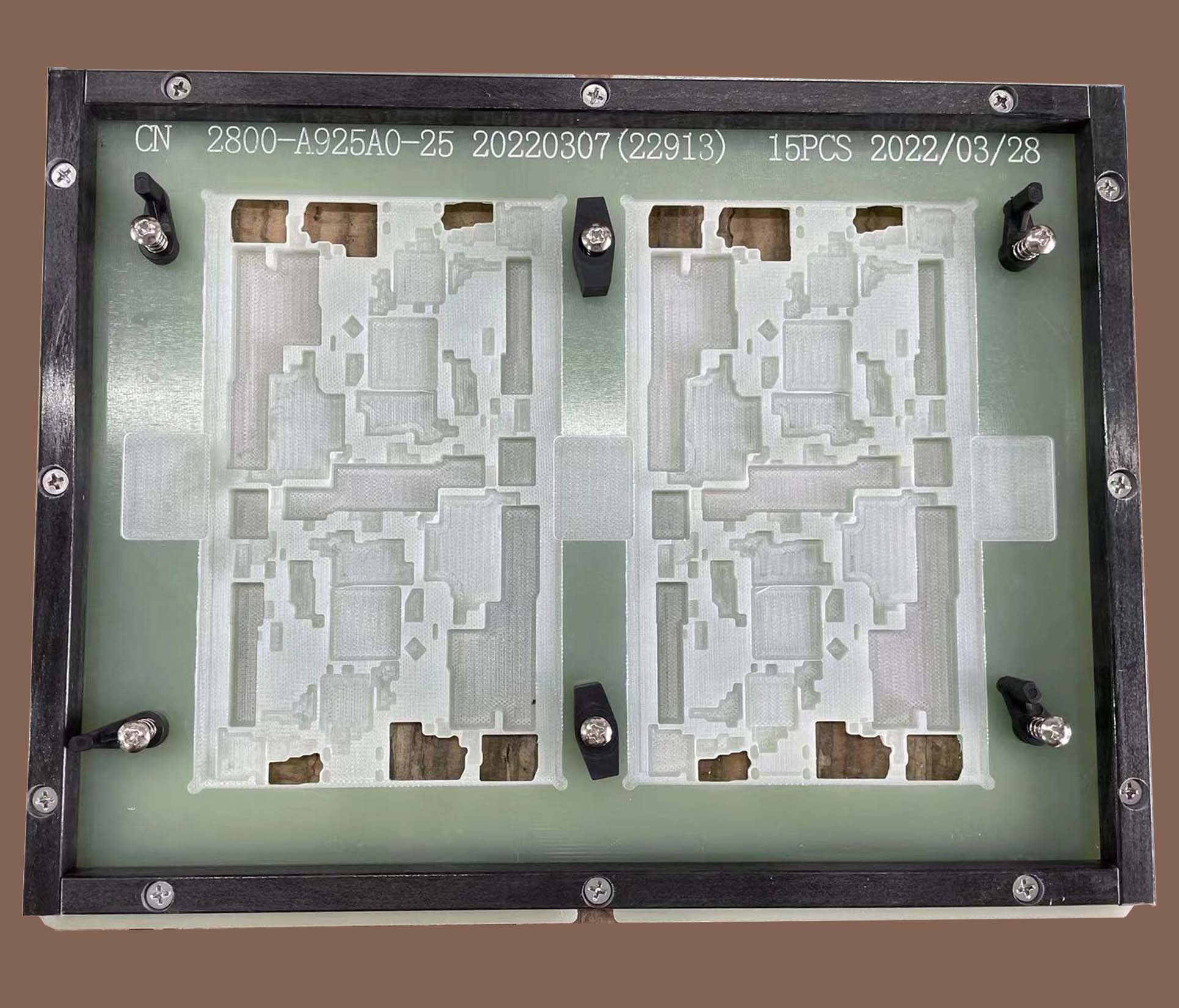

1.应用于PCB板制程中手插件的焊接(过锡)以及保护SMT贴片元件和PCB板;
2.锡炉治具采用的材料具有精度高,防静电,耐高温,不变形,低热传导等特性,更可靠的保护贴片元件和PCB板;
3.经CNC加工,精度高,对贴片元件更有效的保护;
4.倒角工艺,导锡槽设计,便于上锡
产品关键词:FR4载具 ,FR4治具,波峰焊过炉载具 PCB过炉夹具 DIP过炉载具 过炉夹具制作标准

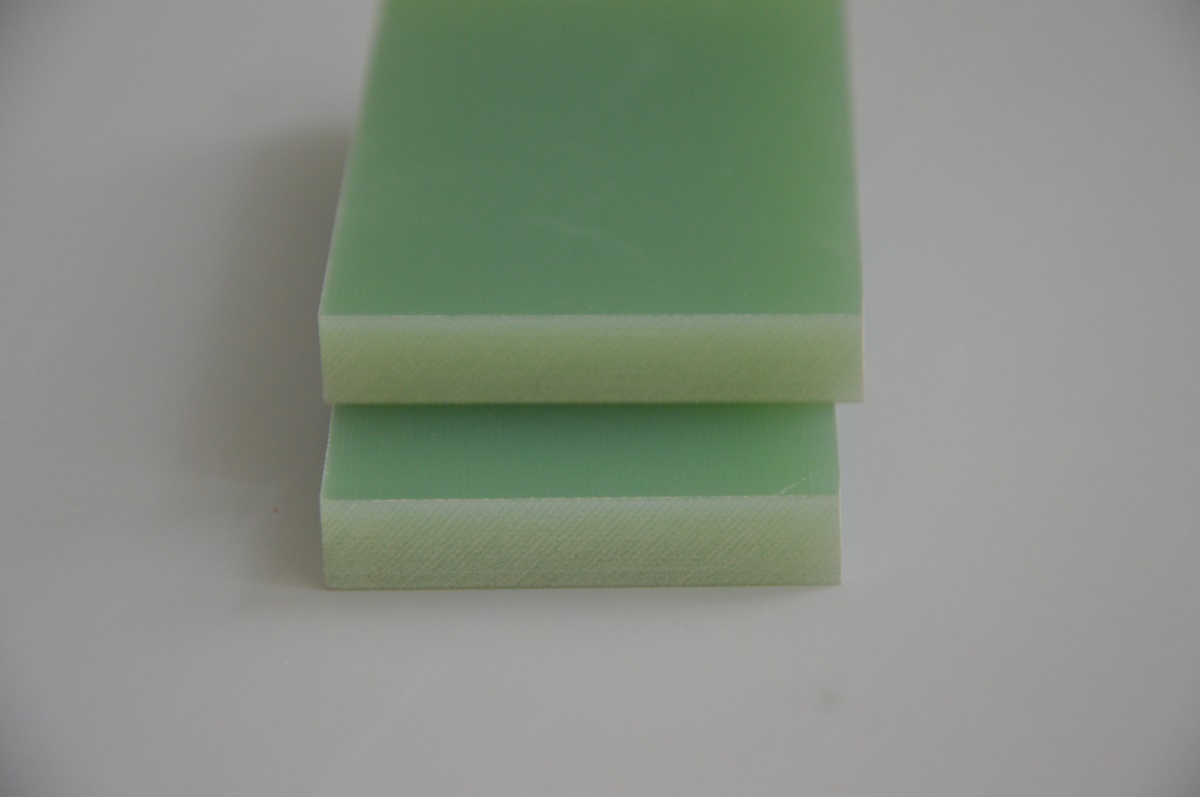

弘诚产品编号Hong Cheng Grade |
HC-FR-4 |
|||
国际电工/英国 标准 IEC 893/EN 60893 Grade |
EPGC 202 |
|||
美国(国际电气)标准ANSI (NEMA) Grade NEMA LI-1 |
FR-4 |
|||
德国标准DIN 7735 |
Hgw2372.1 |
|||
日本标准JIS GRADE |
EL-GEF |
|||
项目 Item |
测试方法 Test method |
单位 Unit |
典型数值 Typical Values |
|
物理性能 Physical Properties |
颜色 Color |
目测 Visual inspection |
- |
淡绿色/黄色 Light green / yellow |
比重 Specific Gravity |
IEC 60893-2:2003 |
g/cm3 |
1.90 - 2.15 |
|
吸水率 Water absorption |
ISO 62:2008 |
% |
<0.3 |
|
电气性能 Electrical Properties |
电气强度(垂直) Electric strength ┴ |
IEC 60893-2:2003 |
KV/mm |
≥ 14(3.0mm) |
击穿电压(平行) Breakdown Voltage // |
IEC 60893-2:2003 |
KV |
≥ 60 |
|
体积电阻率 Volume Resistivity |
IEC 60093:1980 |
Ω.m |
≥ 1.0×1012 |
|
表面电阻率 Surface Resistivity |
IEC 60093:1980 |
Ω |
≥ 1.0×1014 |
|
介电常数(1 MHZ) Dielectric constant |
IEC 60893-2:2003 |
﹍ |
4.0-5.5 |
|
介质耗散因数(1MHZ) Dissipation Factor |
IEC 60893-2:2003 |
﹍ |
0.04-0.05 |
|
耐电痕化指数PTI Proof Tracking Index PTI |
IEC 60893-2:2003 |
V |
≥ 200 |
|
浸水24H后绝缘电阻 Insulation resistance after immersion 24Hrs in Water |
IEC 60893-2:2003 |
Ω |
≥ 5×1010 |
|
机械性能 Mechanical Properties |
垂直层向弯曲强度 Flexural Strength ┴ |
IEC 60893-2:2003 |
MPa |
≥ 340 |
平行层向冲击强度(简支梁) Charpy Impact strength // |
IEC 60893-2:2003 |
KJ/m2 |
≥60 |
|
拉伸强度 TensileStrength |
IEC 60893-2:2003 |
MPa |
≥300 |
|
粘结强度// Bond Strength // |
IEC 60893-3-4:2003 |
N |
≥8000 |
|
垂直层向压缩强度 Compressive Strength┴ |
IEC 60893-2:2003 |
MPa |
≥ 350 |
|
燃烧性能 Flame Resistance Properties |
阻燃性 Flame resistance |
IEC 60893-2:2003 |
﹍ |
V-0 |
温度指数 Temperature Index |
IEC 60085:2004 |
℃ |
155 |
|
毒素含量 Toxicant Content |
E662 |
﹍ |
低 Low |
|
其他 Others |
抗丙酮 Acetone Resistance |
boiled |
Min |
30(OK) |
