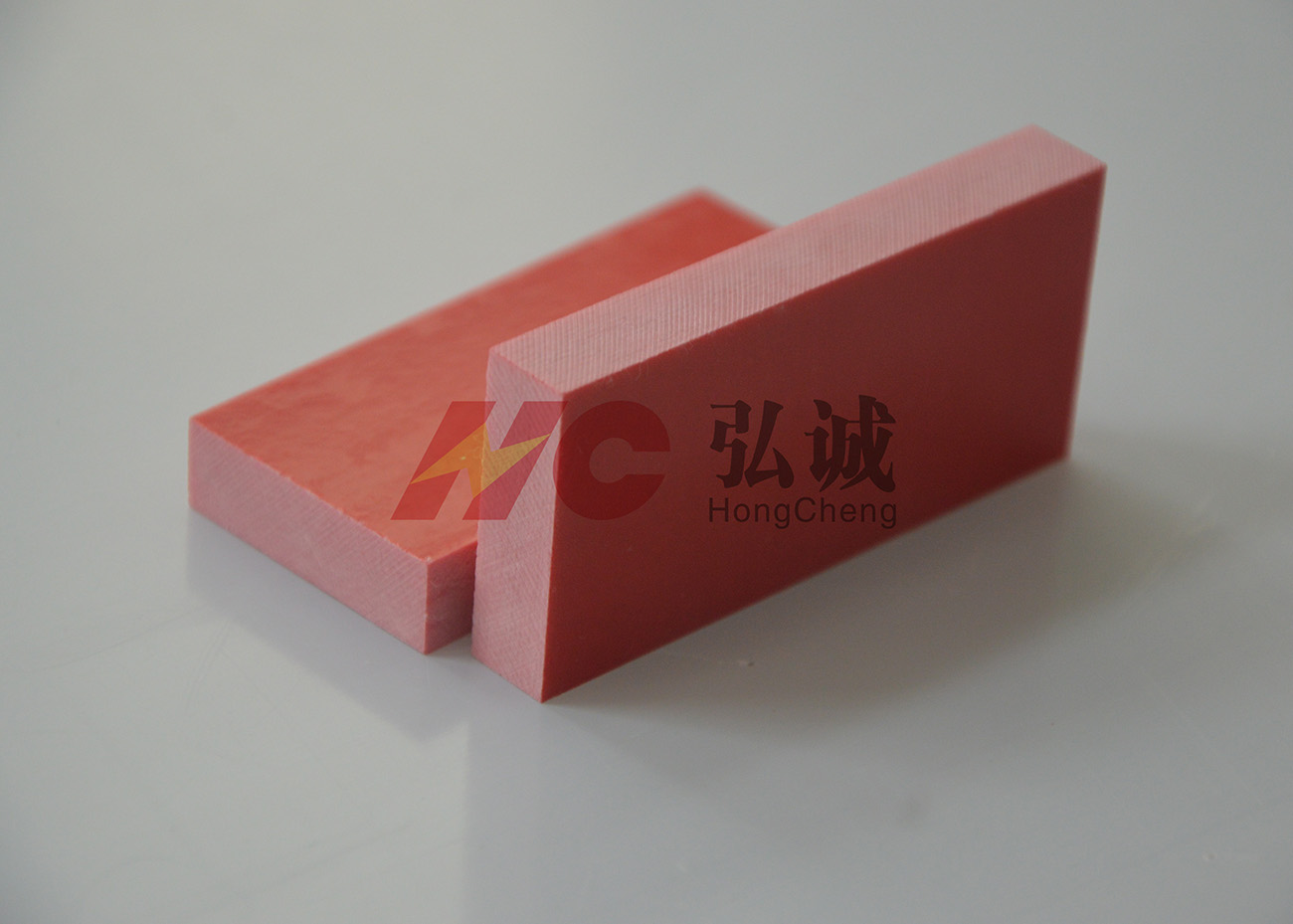

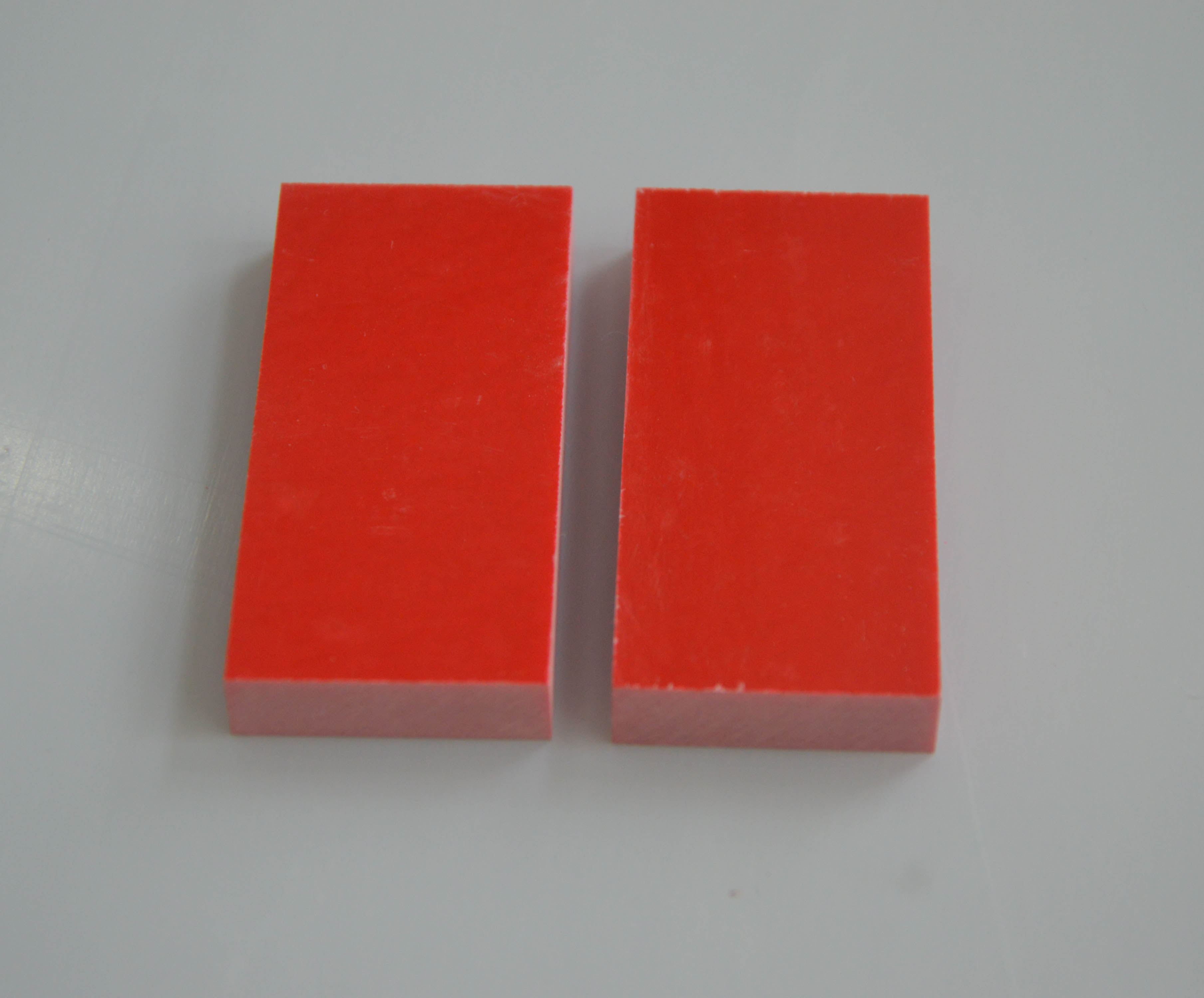

HC-SMC光板(红色、白色)系列,是由无碱玻璃纤维浸以不饱和聚酯树脂糊,并添加相应的添加剂经热压而成的硬质板状绝缘材料。
DIN5510德标防火认证轨道交通专用
EN45545 欧盟防火标准认证轨道交通专用
优良的耐电弧性(耐电弧≥180秒)
优良的抗漏电起痕性能(CTI≥600V)
优良的耐热性(耐热等级达到155℃以上)
优良的抗热冲击性能(工作温度-273℃至+155℃)
优良的阻燃性(UL 94 V-0级)
低烟、无卤产品(NF-F16-101/102 法国国标认证)
RoHS、Reach认证产品

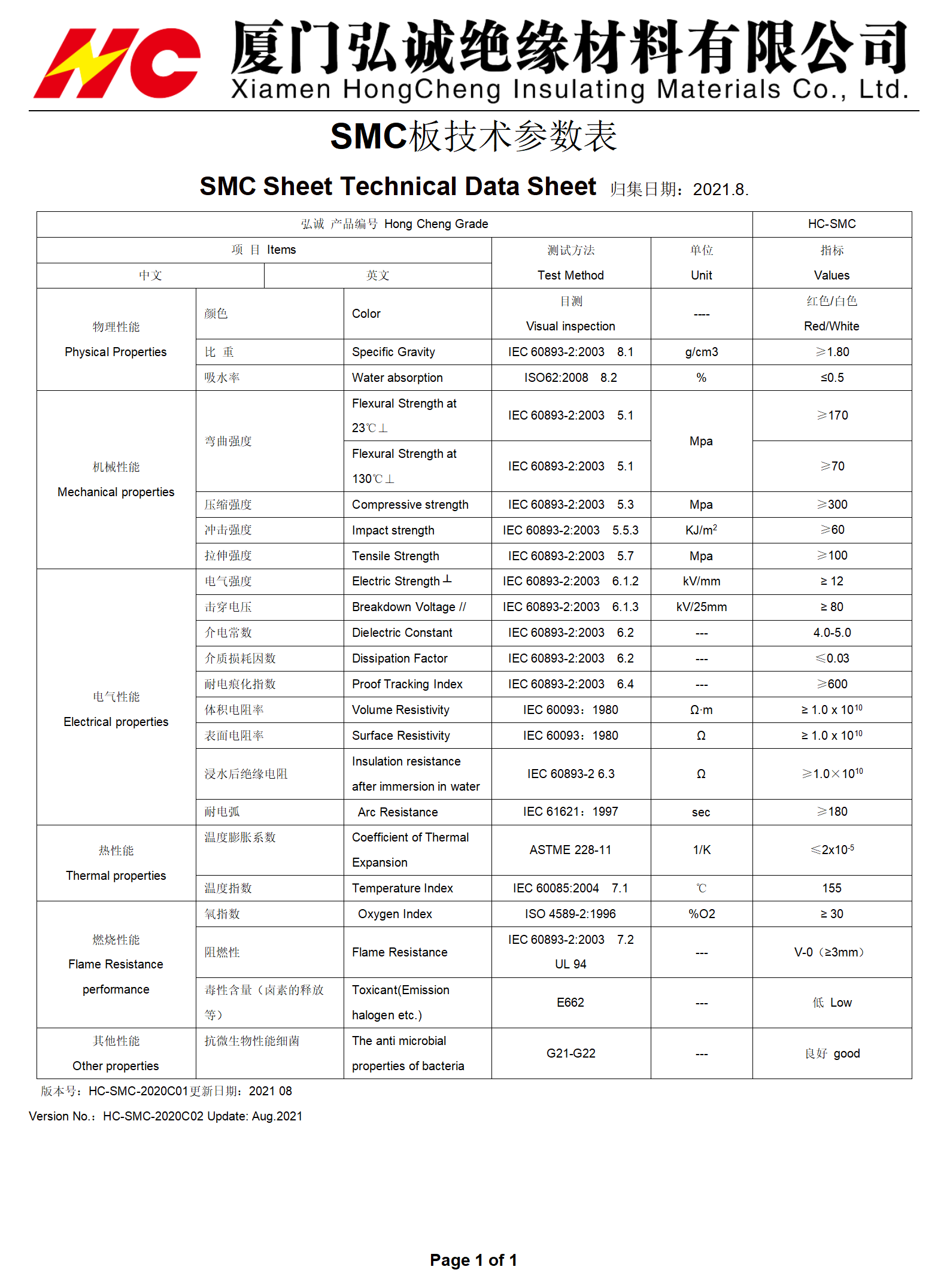

SMC 性能参数表:
弘诚 产品编号 Hong Cheng Grade |
HC-SMC |
|||||
项 目Items |
测试方法 Test Method |
单位 Unit |
指标 Values |
|||
中文 |
英文 |
|||||
物理性能 Physical Properties |
颜色 |
Color |
目测 Visual inspection |
---- |
红色/白色 Red/White |
|
比 重 |
Specific Gravity |
IEC 60893-2:2003 8.1 |
g/cm3 |
≥1.80 |
||
吸水率 |
Water absorption |
ISO62:2008 8.2 |
% |
≤0.5 |
||
机械性能 Mechanical properties |
弯曲强度 |
Flexural Strength at 23℃⊥ |
IEC 60893-2:2003 5.1 |
Mpa |
≥170 |
|
Flexural Strength at 130℃⊥ |
IEC 60893-2:2003 5.1 |
≥70 |
||||
压缩强度 |
Compressive strength |
IEC 60893-2:2003 5.3 |
Mpa |
≥300 |
||
冲击强度 |
Impact strength |
IEC 60893-2:2003 5.5.3 |
KJ/m2 |
≥60 |
||
拉伸强度 |
Tensile Strength |
IEC 60893-2:2003 5.7 |
Mpa |
≥100 |
||
电气性能 Electrical properties |
电气强度 |
Electric Strength ┴ |
IEC 60893-2:2003 6.1.2 |
kV/mm |
≥ 12 |
|
击穿电压 |
Breakdown Voltage // |
IEC 60893-2:2003 6.1.3 |
kV/25mm |
≥ 80 |
||
介电常数 |
Dielectric Constant |
IEC 60893-2:2003 6.2 |
--- |
4.0-5.0 |
||
介质损耗因数 |
Dissipation Factor |
IEC 60893-2:2003 6.2 |
--- |
≤0.03 |
||
耐电痕化指数 |
Proof Tracking Index |
IEC 60893-2:2003 6.4 |
--- |
≥600 |
||
体积电阻率 |
Volume Resistivity |
IEC 60093:1980 |
Ω·m |
≥ 1.0 x 1010 |
||
表面电阻率 |
Surface Resistivity |
IEC 60093:1980 |
Ω |
≥ 1.0 x 1010 |
||
浸水后绝缘电阻 |
Insulation resistance after immersion in water |
IEC 60893-2 6.3 |
Ω |
≥1.0×1010 |
||
耐电弧 |
Arc Resistance |
IEC 61621:1997 |
sec |
≥180 |
||
热性能 Thermal properties |
温度膨胀系数
|
Coefficient of Thermal Expansion |
ASTME 228-11 |
1/K |
≤2x10-5 |
|
温度指数 |
Temperature Index |
IEC 60085:2004 7.1 |
℃ |
155 |
||
燃烧性能 Flame Resistance performance |
氧指数 |
Oxygen Index |
ISO 4589-2:1996 |
%O2 |
≥ 30 |
|
阻燃性 |
Flame Resistance |
IEC 60893-2:2003 7.2 UL 94 |
--- |
V-0(≥3mm) |
||
毒性含量(卤素的释放等) |
Toxicant(Emission halogen etc.) |
E662 |
--- |
低Low |
||
其他性能 Other properties |
抗微生物性能细菌
|
The anti microbial properties of bacteria |
G21-G22 |
--- |
良好good |
HC-SMC 光板红色、白色,广泛应用于电器设备中作绝缘结构件,可用于断路器、开关柜、变压器、变频柜、变流柜、电抗器作为隔板、衬板使用。
